Una pantalla táctil resistiva es un tipo ampliamente utilizado de interfaz sensible al tacto que detecta la entrada del usuario a través de la presión física aplicada a su superficie. Esta tecnología ha sido fundamental en la interacción persona-computadora durante décadas, ofreciendo una solución versátil y rentable para diversas aplicaciones que van desde controles industriales hasta electrónica de consumo. Este artículo explora en profundidad lo que Qué es la pantalla táctil resistiva , cómo funciona, sus componentes, ventajas, desventajas y su relevancia en el panorama tecnológico actual.

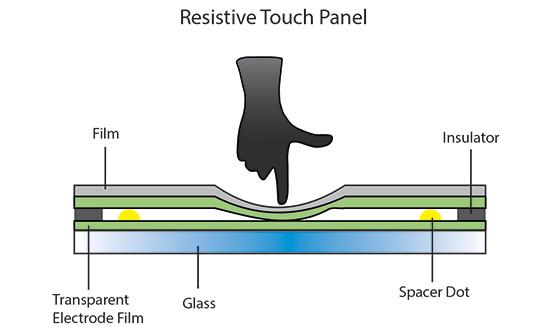

Una pantalla táctil resistiva consta de dos capas delgadas y flexibles recubiertas con un material resistivo, separadas por un pequeño espacio lleno de aire o micropuntos. La capa superior suele ser una película de plástico flexible, mientras que la capa inferior puede ser vidrio u otro sustrato plástico. Ambas capas tienen un recubrimiento conductor transparente, generalmente hecho de óxido de indio y estaño (ITO), que permite que la corriente eléctrica fluya a través de sus superficies.
Cuando la pantalla no se toca, las dos capas permanecen separadas por el espacio. Cuando un usuario aplica presión a la pantalla, la capa superior se dobla y hace contacto con la capa inferior en el punto de contacto. Este contacto provoca un cambio en la resistencia eléctrica, que el controlador de pantalla táctil detecta e interpreta como un evento táctil. Debido a que la tecnología se basa en la presión, se puede operar con un dedo, un lápiz óptico, una mano enguantada o cualquier otro objeto, lo que la hace muy versátil.

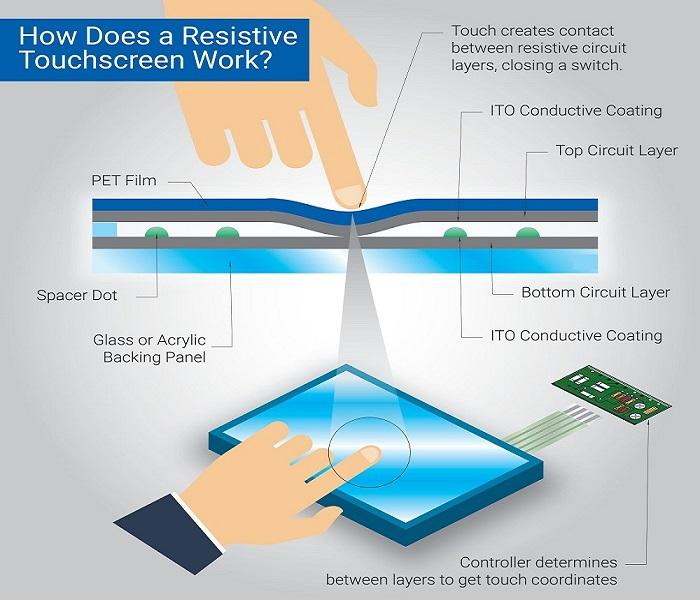

El funcionamiento de una pantalla táctil resistiva se basa en el principio de resistencia eléctrica y detección de presión. Las dos capas conductoras forman un gradiente de tensión a lo largo de los ejes X e Y. Cuando la presión hace que las capas se toquen, el controlador mide el voltaje en el punto de contacto para determinar las coordenadas precisas del toque.
Inicialmente, se aplica un gradiente de voltaje uniforme a través de una de las capas conductoras, por ejemplo, la capa inferior. Cuando la capa superior se presiona hacia abajo y hace contacto con la capa inferior, el controlador mide el voltaje en el punto de contacto, que corresponde a la coordenada X. Luego, el gradiente de voltaje se aplica a la otra capa (la capa superior) y el voltaje en el punto de contacto se mide nuevamente para determinar la coordenada Y. Este proceso ocurre rápidamente, generalmente en milisegundos, lo que permite que el dispositivo registre la ubicación exacta del toque.
Existen diferentes configuraciones de cableado para pantallas táctiles resistivas, siendo las más comunes las de 4 y 5 hilos. La pantalla táctil resistiva de 4 cables utiliza cuatro electrodos, dos para cada eje, para detectar las coordenadas táctiles. Es más simple y rentable, pero puede tener una precisión ligeramente menor. La pantalla táctil resistiva de 5 cables agrega un cable adicional para mejorar la durabilidad y precisión, ya que mide el voltaje solo desde la capa inferior, lo que la hace menos susceptible al desgaste en la capa superior.

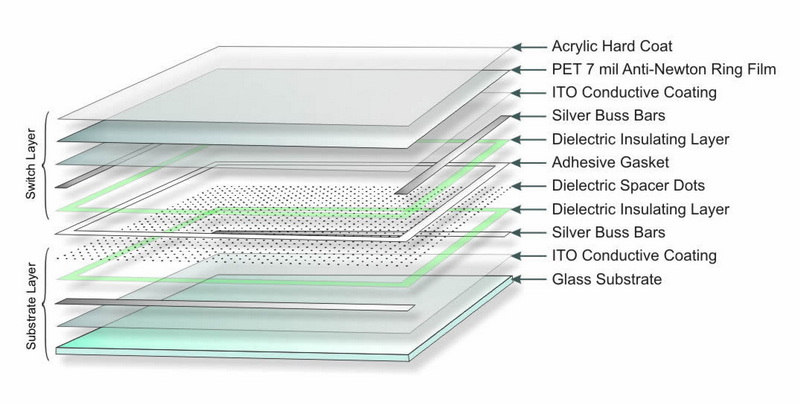

Los componentes principales de una pantalla táctil resistiva incluyen:
- Capa Flexible Superior: Generalmente está formada por una película de plástico transparente recubierta con un material conductor. Esta es la capa que los usuarios tocan físicamente.
- Capa Inferior Rígida: Fabricada en vidrio o plástico, también recubierta con un material conductor. Proporciona soporte estructural y forma el segundo electrodo.
- Spacer Dots: Pequeños puntos aislantes colocados entre las dos capas para mantenerlas separadas cuando no se presionan, evitando falsos toques.
- Controlador: circuito electrónico que aplica gradientes de voltaje, detecta cambios en la resistencia, calcula las coordenadas táctiles y se comunica con el procesador del dispositivo.
Las pantallas táctiles resistivas ofrecen varios beneficios que las hacen adecuadas para entornos y aplicaciones específicos.
Una ventaja significativa es su versatilidad en los métodos de entrada. A diferencia de las pantallas táctiles capacitivas, que requieren entrada conductiva como un dedo o un lápiz especializado, las pantallas resistivas responden a cualquier objeto que aplique presión. Esto significa que los usuarios pueden operarlos con guantes, uñas o cualquier lápiz, lo cual es particularmente útil en entornos industriales o médicos.
La rentabilidad es otro beneficio clave. Las pantallas táctiles resistivas generalmente son menos costosas de fabricar que las pantallas capacitivas, lo que las hace ideales para proyectos o dispositivos con presupuesto limitado.
También exhiben una buena durabilidad contra contaminantes como el polvo, la suciedad y la humedad. Debido a que la tecnología se basa en la presión en lugar de las propiedades eléctricas del objeto táctil, las pantallas resistivas mantienen la funcionalidad en entornos donde las pantallas capacitivas pueden fallar.
Las pantallas táctiles resistivas pueden alcanzar una alta resolución, a veces hasta 4096 x 4096 píxeles, lo que permite un control táctil preciso. Además, normalmente consumen menos energía que las pantallas táctiles capacitivas debido a su construcción y funcionamiento más sencillos.
A pesar de sus ventajas, las pantallas táctiles resistivas tienen algunas limitaciones.
Un inconveniente es la necesidad de presión física para registrar un toque, lo que puede hacer que la experiencia del usuario sea menos fluida en comparación con las pantallas capacitivas que responden a toques ligeros. Esto también puede provocar un desgaste más rápido de la capa superior flexible, lo que podría reducir la vida útil de la pantalla.
Las pantallas táctiles resistivas generalmente solo admiten la entrada con un solo toque, aunque algunas variantes modernas han introducido capacidades multitáctiles limitadas. Esto restringe el uso de gestos como pellizcar para hacer zoom, que son comunes en dispositivos capacitivos.
La capa superior flexible puede ser propensa a rayarse y dañarse, lo que puede afectar la visibilidad y la precisión táctil con el tiempo. Además, las pantallas resistivas tienden a tener tasas de transmisión de luz más bajas, lo que resulta en un brillo y claridad reducidos en comparación con las pantallas capacitivas, especialmente bajo luz ambiental brillante.
El concepto de tecnología táctil resistiva se remonta a principios del siglo XX. En 1923, el inventor francés Émile Dufresne propuso un 'panel de interacción conductor' que utilizaba una capa de metal conductor debajo de una placa de vidrio para detectar el contacto mediante señales eléctricas. Aunque este primer diseño no fue ampliamente adoptado en ese momento, sentó las bases para desarrollos posteriores de pantallas táctiles resistivas.
La moderna tecnología de pantalla táctil resistiva comenzó a tomar forma en las décadas de 1960 y 1970, evolucionando a través de mejoras en los materiales y los procesos de fabricación. La introducción de recubrimientos de óxido de indio y estaño (ITO) permitió la creación de capas conductoras transparentes, lo que permitió la creación de pantallas táctiles que podrían integrarse con paneles de visualización.
A lo largo de las décadas, las pantallas táctiles resistivas se han perfeccionado para mejorar la sensibilidad, la durabilidad y la resolución. Innovaciones como los revestimientos antideslumbrantes y una mayor resistencia a los arañazos han ampliado su utilidad en diversos entornos.
Las pantallas táctiles resistivas se utilizan ampliamente en muchas industrias debido a su robustez y versatilidad.
En entornos industriales, se prefieren para paneles de control e interfaces hombre-máquina (HMI) porque pueden operarse con guantes y soportar condiciones duras que involucran polvo, humedad y variaciones de temperatura.
Los dispositivos médicos suelen utilizar pantallas táctiles resistivas por razones similares, ya que permiten una entrada precisa con un lápiz o una mano enguantada y se pueden limpiar y esterilizar fácilmente.
Los terminales de punto de venta (POS), quioscos y cajeros automáticos emplean con frecuencia pantallas táctiles resistivas debido a su rentabilidad y confiabilidad.
Los productos electrónicos de consumo, como los primeros teléfonos inteligentes, dispositivos GPS y consolas de juegos portátiles, también han utilizado tecnología táctil resistiva, aunque las pantallas capacitivas las han reemplazado en gran medida en este mercado debido a su soporte y sensibilidad multitáctil superiores.
Si bien las pantallas táctiles capacitivas dominan el mercado de consumo, la tecnología de pantallas táctiles resistivas continúa evolucionando. La investigación de nuevos materiales como el grafeno y sustratos flexibles promete mejorar la durabilidad y la capacidad de respuesta manteniendo bajos los costos de producción.
También se están realizando avances en las capacidades multitáctiles para pantallas resistivas, lo que podría ampliar su funcionalidad en aplicaciones que requieren reconocimiento de gestos.
La integración de pantallas táctiles resistivas con pantallas flexibles y plegables puede abrir nuevas posibilidades en la tecnología portátil y otros campos emergentes.
Una pantalla táctil resistiva es una interfaz sensible a la presión compuesta por dos capas conductoras separadas por un espacio. Cuando se aplica presión, las capas entran en contacto entre sí, provocando un cambio en la resistencia eléctrica que el dispositivo interpreta como una entrada táctil. Esta tecnología ofrece versatilidad en los métodos de entrada, rentabilidad y durabilidad en entornos desafiantes, lo que la hace adecuada para aplicaciones industriales, médicas y ciertas aplicaciones de consumo.
A pesar de algunas limitaciones, como la necesidad de presión física, una menor sensibilidad y una compatibilidad multitáctil limitada, las pantallas táctiles resistivas siguen siendo relevantes debido a sus ventajas únicas. Las continuas innovaciones en materiales y diseño continúan mejorando su rendimiento y ampliando sus usos potenciales.
Sí, las pantallas táctiles resistivas responden a la presión y pueden operarse con guantes, lápices ópticos, uñas o cualquier objeto que aplique presión a la pantalla. Esto los hace ideales para entornos donde los usuarios deben usar guantes, como entornos médicos o industriales[2][4][7].
Las pantallas táctiles resistivas tradicionales, como las de 4 y 5 cables, generalmente admiten solo entrada de un solo toque. Sin embargo, algunas variantes multitáctiles resistivas modernas pueden detectar múltiples puntos táctiles simultáneamente, lo que permite una funcionalidad multitáctil limitada[4][5][7].
Las pantallas táctiles resistivas pueden ser muy precisas porque detectan el punto exacto donde dos capas hacen contacto. En algunos casos, ofrecen mayor precisión que las pantallas capacitivas, que detectan cambios en un campo electrostático en lugar de puntos de contacto físicos[7].
La vida útil varía según la calidad y el uso, pero las pantallas táctiles resistivas de alta calidad pueden soportar más de 200.000 toques. Algunas pantallas resistivas de 4 hilos garantizan alrededor de 12 millones de toques, mientras que las de 5 hilos pueden durar hasta 37 millones de toques antes de que se produzca un desgaste significativo[5][9].
Una pantalla táctil resistiva de 4 cables utiliza cuatro electrodos para detectar coordenadas táctiles y es más simple y menos costosa, pero puede tener menor precisión. Una pantalla táctil resistiva de 5 cables utiliza cinco cables, cuatro en la capa inferior y uno en la superior, lo que proporciona mayor precisión y durabilidad al medir el voltaje solo desde la capa inferior[3][9].
