Il display TFT da 5,0 pin 800x480 senza touchscreen è un display vibrante ad alta risoluzione comunemente utilizzato nell'elettronica di consumo come TV in miniatura, unità GPS e dispositivi di gioco portatile. È dotato di un connettore a 40 pin con 8 spille parallele rosse, 8 e 8 blu, che consentono la capacità di colore a 24 bit. Tuttavia, questo display non include un touchscreen incorporato e richiede cablaggio e configurazione specifici per funzionare con dispositivi come Raspberry Pi. Questo articolo fornisce una guida completa su come collegare e utilizzare il 5.0 Display TFT da 40 pin 800x480 senza touchscreen con un Raspberry Pi, che copre connessioni hardware, configurazione del software, risoluzione dei problemi e domande frequenti.

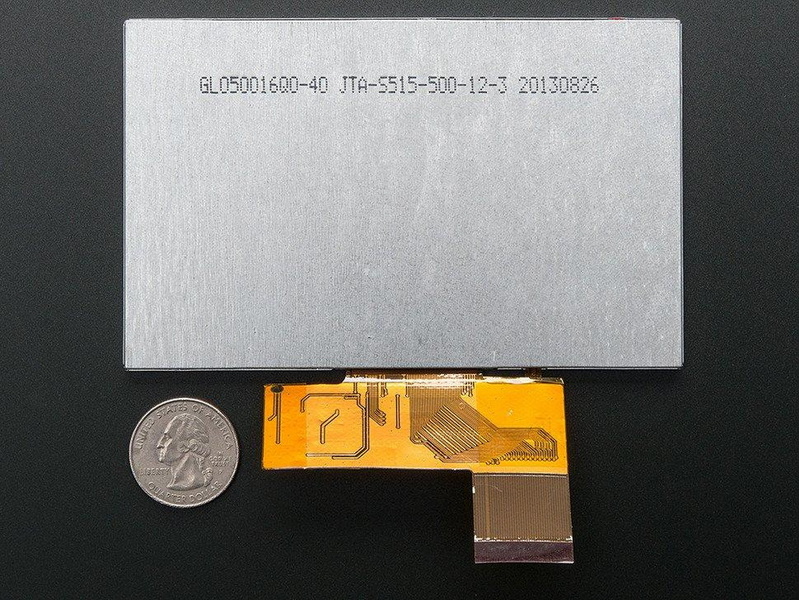

Prima di immergersi nel cablaggio e nell'uso, è essenziale comprendere le caratteristiche di questo display:
- Risoluzione: 800x480 pixel, fornendo un'interfaccia grafica acuta e spaziosa.
- Connettore: connettore FPC a 40 pin (circuito stampato flessibile) con segnali paralleli RGB.
- Retroilluminazione: retroilluminazione a LED che richiede un convertitore per boost in modalità corrente costante, spesso fino a 24 V.
-Controller: si tratta di un display grezzo di pixel-punto-punto senza un controller SPI/parallelo o RAM a bordo, il che significa che richiede un rinfrescante continuo a 60Hz con orologio pixel, sincronizzazione verticale e segnali di sincronizzazione orizzontale.
- Touchscreen: questo modello non ha un touchscreen, che semplifica il cablaggio ma non significa funzionalità di ingresso del tocco.
- Compatibilità: meglio interfacciato con hardware in grado di gestire segnali TTL RGB grezzi, come la Raspberry Pi utilizzando la modalità DPI (display Parallel Interface) o con schede di driver dedicate come il decoder HDMI Adafruit RA8875 o TFP401.
Questo display non è plug-and-play con la maggior parte dei microcontrollori a causa dei suoi requisiti di temporizzazione e segnale, ma può essere utilizzato in modo efficace con Raspberry Pi con cablaggio e configurazione adeguati.
Per collegare correttamente e utilizzare il display TFT da 800x480 da 5,0 pin da 40 pin senza touchscreen con un Raspberry Pi, avrai bisogno di diversi componenti e strumenti. È essenziale un modello Raspberry Pi con un'intestazione GPIO da 40 pin, con Raspberry Pi 3 o 4 preferibile a causa delle loro capacità di elaborazione e supporto. Il display stesso, insieme a un cavo a nastro FPC a 40 pin, è necessario per stabilire la connessione fisica. Le considerazioni sull'alimentazione sono fondamentali, poiché il Raspberry Pi richiede una fonte stabile a 5 V, mentre la retroilluminazione del display richiede una tensione più elevata, spesso intorno a 24 V, fornita attraverso un convertitore di boost. Gli accessori opzionali come le schede dei driver, incluso il decodificatore HDMI Adafruit RA8875 o TFP401, possono semplificare il processo di cablaggio e configurazione, in particolare per gli utenti meno esperti con manipolazione diretta GPIO. Inoltre, per la configurazione e i test sono necessari una scheda micro SD caricata con sistema operativo Raspberry Pi e periferiche come una tastiera e il mouse.
Il primo passo nel cablaggio del display TFT da 5,0 a 40 pin da 40 pin senza touchscreen come utilizzare è stabilire una connessione fisica sicura tra il display e il Raspberry Pi. Il display utilizza un cavo a nastro FPC a 40 pin, che deve essere accuratamente inserito nel connettore sul Raspberry Pi o sulla scheda del driver. Il connettore ha in genere schede di bloccaggio o orecchie che devono essere aprite delicatamente prima di inserire il cavo. L'orientamento del cavo è cruciale; Di solito, i contatti metallici dovrebbero essere allontanati dal PCB per garantire una corretta trasmissione del segnale. Dopo l'inserimento, le linguette di bloccaggio devono essere chiuse per fissare saldamente il cavo. Un cavo sciolto o seduto in modo errato può causare alcuna immagine o uscita di visualizzazione distorta.
La retroilluminazione del display TFT da 5,0 a 40 pin da 40 pin senza touchscreen come utilizzare è un componente critico per la visibilità e richiede un alimentatore dedicato. A differenza dei segnali logici che operano a livelli di 3,3 V o 5 V, la retroilluminazione richiede in genere una tensione più elevata, spesso intorno a 24 V, consegnata attraverso un convertitore di boost corrente costante. Ciò garantisce una luminosità costante e impedisce danni ai LED. Alcuni display sono dotati di un convertitore Boost a bordo, mentre altri richiedono una scheda di driver esterna per gestire questo requisito di alimentazione. È importante non alimentare mai la retroilluminazione direttamente dal perno 5V di Raspberry PI, in quanto ciò può causare una luminosità, instabilità o danni permanenti insufficienti sia al display che al PI.
Il Raspberry Pi supporta una modalità DPI (DPI) di Display Parallel Interface) che emette i segnali RGB sui pin GPIO, rendendolo adatto per guidare il display TFT da 5,0 pin da 40 pin da 40 pin senza touchscreen come usare. Ciò comporta la connessione dei pin GPIO di Raspberry Pi ai pin corrispondenti sul connettore a 40 pin del display. I pin includono le linee di dati rosse, verdi e blu (ogni 8 bit), orologio pixel, sincronizzazione orizzontale, sincronizzazione verticale e segnali di abilitazione dei dati. L'abbinamento preciso di questi pin è essenziale perché il display richiede un rinfrescante continuo con segnali di temporizzazione accurati. Consultare la mappatura dei pin DPI di Raspberry Pi e il foglio dati del display è necessario per garantire il cablaggio corretto. Gli errori nel cablaggio non possono portare a nessuna immagine, colori distorti o persino danni hardware.

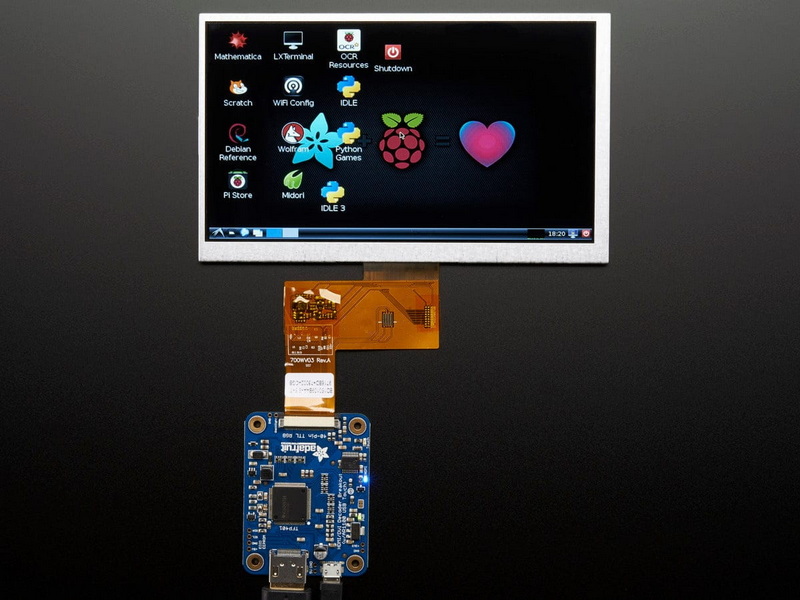

Per coloro che trovano impegnativo il cablaggio diretto, l'uso di una scheda di driver come il decoder HDMI Adafruit RA8875 o TFP401 può semplificare notevolmente il processo. Queste schede gestiscono i requisiti di temporizzazione complessi e di alimentazione del display, convertendo interfacce più comuni come SPI o HDMI nei segnali paralleli richiesti dal TFT. Ad esempio, la scheda Decodificatore HDMI TFP401 accetta l'input HDMI dall'IP di Raspberry e emette i segnali appropriati al connettore a 40 pin sul display. Questo metodo riduce la complessità della configurazione di cablaggio e software, rendendolo più accessibile per principianti o prototipazione rapida.
Prima di configurare il display, è importante assicurarsi che il sistema operativo Raspberry Pi sia aggiornato. Ciò garantisce la compatibilità con gli ultimi driver e le sovrapposizioni dell'albero dei dispositivi richiesti per l'uscita DPI. L'aggiornamento del sistema prevede l'adattamento degli elenchi dei pacchetti e l'installazione delle versioni software più recenti. Questo passaggio pone le basi per un processo di configurazione regolare e minimizza potenziali problemi relativi al software.
Raspberry Pi utilizza sovrapposizioni alberi per dispositivi per consentire varie funzionalità hardware, inclusa l'interfaccia DPI. Abilitare la sovrapposizione DPI implica la modifica della configurazione di avvio del sistema per attivare la modalità DPI e impostare i parametri di risoluzione e tempistica desiderati. Il display TFT da 5,0 a 40 pin 800x480 senza touchscreen come utilizzare richiede impostazioni di temporizzazione specifiche per abbinare la sua risoluzione nativa e la frequenza di aggiornamento. Queste impostazioni includono la frequenza dell'orologio pixel, le larghezze dell'impulso di sincronizzazione orizzontale e verticale e i tempi del portico. La configurazione corretta di questi parametri garantisce che i segnali di Raspberry Pi sono compatibili con il display, risultando in un'immagine chiara e stabile.
Per prevenire i conflitti tra l'output HDMI di Raspberry PI e l'interfaccia DPI, è necessario disabilitare l'uscita HDMI quando si utilizza il display TFT da 5,0 pin da 40 pin da 40 pin senza touchscreen come utilizzare. Ciò garantisce che l'interfaccia DPI sia l'output video principale. La disabilitazione di HDMI libera anche le risorse del sistema ed evita potenziali interferenze del segnale.
Dopo aver completato il cablaggio dell'hardware e la configurazione del software, riavviare Raspberry Pi per applicare le modifiche. All'avvio, il display dovrebbe illuminare e mostrare il desktop Raspberry Pi o l'output della console. Se lo schermo rimane vuoto o mostra immagini distorte, è importante rivisitare i passaggi di cablaggio e configurazione per identificare e correggere eventuali errori. Il test con semplici applicazioni grafiche o output della riga di comando può aiutare a verificare la funzionalità del display.
Uno dei problemi più comuni quando si utilizzano il display TFT 800x480 da 5,0 pin senza touchscreen come usare è uno schermo vuoto o bianco. Ciò indica in genere un problema con la connessione fisica o la configurazione. Controllare il cavo a nastro per un corretto inserimento e orientamento è il primo passo. Quindi, verificare la configurazione del software, in particolare la sovrapposizione DPI e i parametri di temporizzazione, può risolvere molti problemi di visualizzazione. Inoltre, garantire che l'alimentazione di retroilluminazione funzioni correttamente è cruciale, poiché la mancanza di retroilluminazione può far apparire il display vuoto.
Se il display mostra artefatti visivi, distorsione del colore o sfarfallio, di solito indica i problemi di integrità. I cavi a nastro allentati o danneggiati possono causare connessioni intermittenti che portano a tali problemi. Le impostazioni di temporizzazione errate nel file di configurazione possono anche provocare immagini distorte. Garantire che l'orologio dei pixel, i segnali di sincronizzazione e i dati di abilitazione dei dati corrispondono alle specifiche del display è vitale. In alcuni casi, l'interferenza elettromagnetica o la messa a terra inadeguata possono causare instabilità del display.
La retroilluminazione è essenziale per la visibilità e se non si illumina, il display apparirà buio anche se i dati dell'immagine sono corretti. Confermare che il convertitore Boost o la bacheca della retroilluminazione sono alimentati e che funziona correttamente è necessario. Alcuni driver di retroilluminazione hanno impostazioni di corrente regolabili; Una regolazione impropria non può causare luce o danno. Inoltre, verificare che il pin di abilitazione della retroilluminazione sia collegato e controllato secondo i requisiti di visualizzazione.
L'uso del display TFT da 80 pin da 40 pin da 40 pin senza touchscreen Come utilizzare con un Raspberry Pi offre diversi vantaggi. La profondità del colore ad alta risoluzione e a 24 bit fornisce elementi visivi nitidi e vividi, adatti a applicazioni multimediali, interfacce utente grafiche e progetti di gioco. La dimensione di 5 pollici colpisce un equilibrio tra portabilità e usabilità, rendendolo ideale per i sistemi portatili o incorporati. L'interfaccia DPI diretta consente un'output video a bassa latenza, che è vantaggioso per le applicazioni in tempo reale. Inoltre, l'assenza di un touchscreen riduce la complessità, i costi e il consumo di energia, rendendola una soluzione di visualizzazione semplice per i progetti che non richiedono input touch. Il supporto GPIO e software flessibile di Raspberry Pi lo rendono un'ottima piattaforma per guidare questo display in modo efficace.
Il display TFT da 5,0 a 40 pin 800x480 senza touchscreen è un'opzione di visualizzazione potente e versatile per progetti Raspberry Pi che richiedono elementi visivi ad alta risoluzione e vibranti senza la necessità di input touch. Cablaggio Questo display prevede un'attenta connessione del cavo a nastro a 40 pin ai pin GPIO di Raspberry Pi configurati per l'uscita DPI, garantendo un'alimentazione adeguata per la retroilluminazione e una configurazione precisa del software per corrispondere ai requisiti di temporizzazione del display. Mentre il cablaggio diretto offre il pieno controllo e la personalizzazione, l'utilizzo di schede di driver come il decoder HDMI Adafruit RA8875 o TFP401 può semplificare il processo per utenti meno esperti. Con la giusta configurazione, questo display può migliorare significativamente l'esperienza visiva dei tuoi progetti Raspberry Pi, aprendo le porte a applicazioni creative e professionali.
Il display ha una risoluzione di 800x480 pixel, fornendo un'interfaccia grafica acuta e spaziosa adatta per visioni dettagliate.
Sì, ma richiede il cablaggio del cavo a nastro a 40 pin sui pin Raspberry Pi GPIO configurati per l'uscita DPI, insieme alla corretta configurazione del software. Questo metodo è più complesso e richiede un'attenta attenzione ai tempi e ai requisiti di potenza.
No, questa versione del display non ha un touchscreen. È un display TFT RAW senza capacità di ingresso touch.
La retroilluminazione richiede un convertitore di boost in modalità corrente costante che può fornire fino a 24 V. Non alimentare la retroilluminazione direttamente dal perno di Raspberry Pi 5V. Utilizzare un driver di retroilluminazione dedicato o una scheda di driver compatibile.
È necessario abilitare la sovrapposizione DPI nella configurazione di avvio del sistema, impostare i parametri corretti di risoluzione e temporizzazione per 800x480 a 60Hz e disabilitare le uscite HDMI in conflitto. Si consiglia anche l'aggiornamento del sistema operativo Raspberry Pi e del firmware.
