A tela de tela sensível ao toque 2.4 TFT se tornou uma escolha popular entre os entusiastas do Raspberry Pi e os desenvolvedores que buscam uma solução de exibição interativa e compacta. Este artigo explora a compatibilidade do 2.4 Tela de toque TFT Exibir com vários modelos Raspberry Pi, procedimentos de instalação, dicas de uso, solução de problemas e aplicações práticas. No final, você terá um entendimento abrangente de se a tela sensível ao toque de 2.4 TFT se adapta aos seus projetos Raspberry Pi.

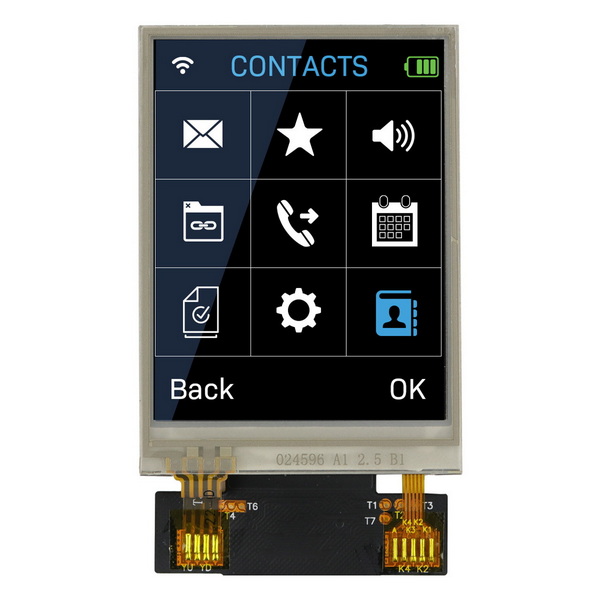

A tela sensível ao toque TFT 2.4 é um módulo LCD compacto com um tamanho de tela diagonal de 2,4 polegadas com uma resolução tipicamente de 320x240 pixels. Ele usa um painel LCD de transistor de filme fino (TFT), que oferece reprodução de cores vívidas e visuais nítidos. A tela geralmente integra uma sobreposição de tela sensível ao toque resistiva, permitindo que os usuários interajam diretamente com a tela via entrada de toque.
- Tamanho e resolução de exibição: diagonal de 2,4 polegadas com resolução de 320x240 pixels, fornecendo imagens claras e coloridas adequadas para várias aplicações.
- Tipo de tela sensível ao toque: Classe de toque geralmente resistiva controlada por um controlador XPT2046, permitindo a entrada precisa do toque.
- Interface: usa principalmente o SPI (interface periférica serial) para comunicação, que é compatível com muitos microcontroladores e computadores de placa única, incluindo Raspberry Pi.
- Tensão operacional: suporta 3.3V a 5V, tornando -a flexível para diferentes configurações de fonte de alimentação.
-Driver IC: comumente acionado pelo ILI9341 ou ICS de driver LCD similar, que possuem drivers bem suportados em sistemas baseados em Linux.
Esses recursos tornam a tela sensível ao toque 2.4 TFT uma opção versátil e econômica para adicionar uma interface gráfica do usuário aos projetos Raspberry Pi.
A tela de tela sensível ao toque de 2.4 TFT é compatível com uma ampla gama de modelos Raspberry Pi, incluindo Raspberry Pi Zero, A, A+, B, B+, 2b, 3b, 3b+, 4, e até os mais recentes modelos PI 5. Essa compatibilidade é amplamente devida ao uso da interface SPI, que está disponível no GPio.
Certos displays de tela sensível ao toque de 2.4 TFT são projetados especificamente para Raspberry Pi e vêm com cabeçalhos de pino ou conectores que se encaixam diretamente nos pinos GPIO do Raspberry Pi. Por exemplo, modelos como a tela RPI de 2,4 polegadas (MPI2411) podem ser conectados diretamente à placa Raspberry Pi sem fiação adicional, fornecendo uma configuração limpa e compacta.
O Raspberry Pi OS (anteriormente Raspbian) suporta esses displays através de drivers disponíveis e módulos do kernel. Pacotes de driver, como os encontrados em repositórios como o LCD-SHOW no GitHub, fornecem scripts de instalação fáceis para configurar a exibição e a funcionalidade da tela sensível ao toque. Depois de instalado, o Raspberry Pi pode emitir seu ambiente de desktop para a tela de tela sensível ao toque 2.4 TFT, permitindo a interação gráfica completa.
- Instalação do driver: A tela de tela sensível ao toque 2.4 TFT requer drivers específicos para funcionar corretamente. Esses motoristas geralmente estão disponíveis no fabricante de exibição ou em comunidades de código aberto.
- Configuração do SPI: o SPI deve estar ativado no Raspberry Pi via Raspi-Config ou editando os arquivos de configuração de inicialização.
- Fonte de alimentação: a tela normalmente requer energia de 5V, que pode ser fornecida a partir do pino GPIO 5V do Raspberry Pi ou de uma fonte externa.
- Calibração da tela sensível ao toque: as telas de toque resistivas podem exigir calibração para uma resposta precisa do toque, que pode ser feita usando as ferramentas de calibração disponíveis.
- Instale o mais recente Raspberry Pi OS no seu cartão microSD usando ferramentas oficiais.
- Ativar interface SPI através da ferramenta de configuração do Raspberry Pi (`raspi-config`).
- Atualize os pacotes e firmware do sistema para garantir a compatibilidade.
- Anexe a tela sensível ao toque 2.4 TFT aos pinos GPIO do Raspberry Pi ou conecte -se via pinos SPI se estiver usando uma placa de fuga.
- Verifique se os pinos de energia e terra estão conectados corretamente para evitar danos.
- Para exibições com pinos de controlador de toque separados, conecte os pinos SPI apropriados para a entrada de toque.
- Clone o repositório do motorista, como LCD-show do GitHub.
-Execute o script de instalação correspondente ao seu modelo de exibição (por exemplo, 'sudo ./lcd24-Show ' para uma tela de 2,4 polegadas).
- O sistema será reiniciado e a tela deve mostrar a área de trabalho do Raspberry Pi.
- Calibre a tela sensível ao toque, se necessário, usando as ferramentas de calibração.
- Verifique se o visor mostra a área de trabalho do Raspberry Pi.
- Teste a resposta da entrada de toque.
- Se a tela permanecer em branco ou toque não funcionar, verifique a fiação, a instalação do driver e a configuração do SPI.
- Use logs e comandos como 'dmesg ' ou 'Journalctl ' para diagnosticar problemas.
- Tamanho compacto: ideal para projetos portáteis e incorporados, onde o espaço é limitado.
- econômico: geralmente acessível em comparação com telas maiores.
- Boa resolução: 320x240 pixels fornecem clareza suficiente para muitas aplicações.
- Toque em interação: permite interfaces de usuário intuitivas sem periféricos como um mouse ou teclado.
- Compatibilidade ampla: funciona com vários modelos Raspberry Pi e suporta vários sistemas operacionais.
Alguns usuários têm dificuldade em fazer com que a tela sensível ao toque responda ou a tela para mostrar a saída devido a drivers ausentes ou incompatíveis. A solução é garantir que você use a versão do driver correta para o seu modelo de exibição e versão do Raspberry Pi OS. Os repositórios apoiados pela comunidade geralmente fornecem drivers atualizados.
A velocidade da interface SPI afeta as taxas de atualização de exibição. A configuração da velocidade do SPI muito alta pode causar falhas de exibição ou falha na inicialização. Ajustar a velocidade do relógio SPI no arquivo de configuração de inicialização pode otimizar o desempenho.
As telas sensíveis ao toque resistivas podem não registrar toques com precisão da caixa. Calibrar a tela sensível ao toque usando ferramentas como `xinput_calibrator` melhora a precisão.
A energia insuficiente pode fazer com que a tela pisasse ou não liga. Usar uma fonte de alimentação confiável e a fiação adequada é essencial.
- Players portáteis de mídia: videoclipe de formato pequeno ou tocadores de música.
- Interfaces de automação residencial: painéis de controle para dispositivos domésticos inteligentes.
- Consoles de jogos retrô: telas compactas para configurações de jogos portáteis.
- Controles industriais: interfaces de usuário para sistemas incorporados.
- Projetos educacionais: Ferramentas e experimentos de aprendizado interativo.
A tela sensível ao toque do 2.4 TFT é realmente compatível com o Raspberry Pi e oferece uma solução de exibição versátil, compacta e interativa para uma ampla gama de projetos. Com a instalação adequada do driver, a configuração do SPI e a calibração, os usuários podem desfrutar de uma experiência de tela sensível ao toque responsiva diretamente no Raspberry Pi. Embora existam alguns desafios, como a compatibilidade e a calibração do motorista, o extenso suporte da comunidade e os recursos disponíveis tornam a tela sensível ao toque do TFT 2.4 exibe uma escolha prática para iniciantes e usuários avançados que trabalham com o Raspberry Pi.
Para instalar o driver, primeiro ative o SPI no seu Raspberry Pi. Em seguida, clone o repositório do driver (por exemplo, LCD-SHOW) do GitHub, navegue até o diretório e execute o script de instalação para a tela de 2,4 polegadas. O sistema será reiniciado e a tela deve funcionar.
Sim, depois que o driver é instalado e configurado, a tela de tela sensível ao toque 2.4 TFT pode mostrar o ambiente de desktop Raspberry Pi, permitindo que você interaja com o sistema via toque.
A tela é compatível com a maioria dos modelos Raspberry Pi que possuem pinos SPI disponíveis, incluindo Raspberry Pi Zero, A, B, 2b, 3b, 4 e 5. Alguns modelos podem exigir configuração adicional.
A maioria das exibições de tela sensível ao toque de 2,4 TFT usa uma tecnologia de tela sensível ao toque resistiva controlada pelo controlador XPT2046, que requer pressão física para registrar o toque.
Verifique todas as conexões, verifique se os drivers corretos estão instalados, calibre a tela sensível ao toque e verifique se o SPI está ativado. Além disso, confirme que a fonte de alimentação é estável e suficiente.
