● Hiểu 4 màn hình cảm ứng điện trở dây
● Cách thức màn hình cảm ứng điện trở 4 dây hoạt động
● Ưu điểm của màn hình cảm ứng điện trở 4 dây
● Nhược điểm của màn hình cảm ứng điện trở 4 dây
● Các ứng dụng của màn hình cảm ứng điện trở 4 dây
>> Bảng điều khiển công nghiệp với màn hình cảm ứng
>> 1. Sự khác biệt giữa màn hình cảm ứng điện trở và điện dung là gì?
>> 2. Có thể sử dụng màn hình cảm ứng điện trở 4 dây không?
>> 3. Làm cách nào để hiệu chỉnh màn hình cảm ứng điện trở 4 dây?
>> 4 Có phải màn hình cảm ứng 4 dây có nhạy cảm với cử chỉ đa chạm không?
>> 5. Những vật liệu nào thường được sử dụng trong màn hình cảm ứng điện trở 4 dây?
4 dây Màn hình cảm ứng điện trở là một công nghệ cơ bản trong lĩnh vực giao diện cảm ứng, được sử dụng rộng rãi trong các thiết bị điện tử khác nhau do hiệu quả chi phí và tính linh hoạt của chúng. Bài viết này đi sâu vào các hoạt động, ưu điểm, nhược điểm, ứng dụng và tương lai của màn hình cảm ứng điện trở 4 dây.

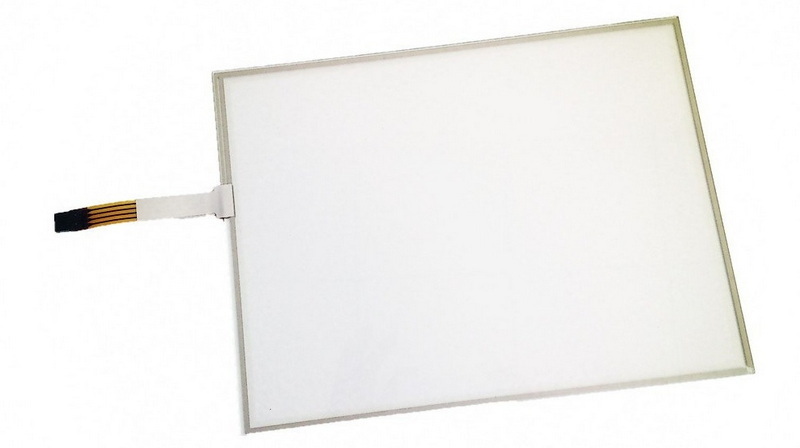

Một màn hình cảm ứng 4 dây bao gồm hai lớp linh hoạt được phủ một vật liệu dẫn điện trong suốt, thường là oxit thiếc indi (ITO). Các lớp này được phân tách bằng một khoảng cách nhỏ, cho phép chúng đăng ký cảm ứng khi áp lực được áp dụng. Cấu trúc cơ bản bao gồm:
- Lớp trên cùng: Một bộ phim linh hoạt phản ứng với cảm ứng.
- Lớp dưới cùng: Thường được làm bằng kính, cung cấp một cơ sở chắc chắn.
- Bộ điều khiển: Một thành phần thiết yếu diễn giải các tín hiệu được tạo khi hai lớp tiếp xúc.
Khi người dùng chạm vào màn hình, lớp trên cùng uốn cong và tiếp xúc với lớp dưới cùng, tạo ra một mạch có thể đo được. Bộ điều khiển áp dụng điện áp trên một lớp và phát hiện điểm cảm ứng bằng cách đo mức giảm điện áp tại điểm tiếp xúc.
Hoạt động của màn hình cảm ứng điện trở 4 dây có thể được chia thành nhiều bước:
1. Ứng dụng điện áp: Bộ điều khiển áp dụng điện áp trên các điện cực trục x của lớp dưới cùng.
2. Chạm phát hiện: Áp lực từ ngón tay hoặc bút stylus khiến lớp trên cùng tiếp xúc với lớp dưới cùng.
3. Đo tín hiệu: Bộ điều khiển đo lường thay đổi điện áp tại điểm tiếp xúc.
4. Tính toán tọa độ: Bộ điều khiển xác định cả tọa độ X và Y dựa trên các chỉ số điện áp.
5. Xử lý dữ liệu: Các tọa độ được gửi đến bộ xử lý của thiết bị để hành động.
Quá trình này xảy ra nhanh chóng, cho phép tương tác thời gian thực.
- Hiệu quả về chi phí: Nói chung là rẻ hơn để sản xuất so với các công nghệ cảm ứng khác như màn hình điện dung.
- Độ bền: Chất nền thủy tinh cung cấp điện trở chống lại các vết trầy xước và tác động.
- Tính linh hoạt: Có thể được sử dụng với ngón tay, găng tay hoặc bút stylus, làm cho chúng phù hợp cho các môi trường khác nhau.
- Kháng môi trường: Ít bị ảnh hưởng bởi bụi và độ ẩm, lý tưởng để sử dụng ngoài trời.
Mặc dù có lợi ích, màn hình cảm ứng điện trở 4 dây có một số nhược điểm:
- Độ nhạy thấp hơn: Chúng đòi hỏi nhiều áp lực hơn để đăng ký một cú chạm so với màn hình điện dung.
- Khả năng đa điểm hạn chế: Hầu hết các mô hình chỉ có thể phát hiện một điểm chạm tại một thời điểm.
- Hình ảnh rõ ràng: Các lớp bổ sung có thể làm giảm độ sáng và độ rõ hiển thị.
Tính linh hoạt của màn hình cảm ứng điện trở 4 dây cho phép chúng được sử dụng trong các ngành công nghiệp khác nhau:
- Điện tử tiêu dùng: Được tìm thấy trong điện thoại thông minh và máy tính bảng ngân sách.
- Thiết bị công nghiệp: Được sử dụng trong các bảng điều khiển nơi độ bền là rất cần thiết.
- Thiết bị y tế: Thường thấy trong các thiết bị yêu cầu các phương pháp đầu vào đáng tin cậy.
- Hệ thống điểm bán hàng: Được sử dụng rộng rãi trong bán lẻ cho giao diện giao dịch.
Trong các thiết lập công nghiệp, các màn hình này thường được tích hợp vào các giao diện máy móc do sự mạnh mẽ và khả năng hoạt động trong môi trường khắc nghiệt.
Mặc dù hiệu quả, màn hình cảm ứng điện trở 4 dây phải đối mặt với những thách thức như trôi dạt vị trí và tuổi thọ cảm biến kém.
Điều này xảy ra do các yếu tố môi trường như thay đổi nhiệt độ ảnh hưởng đến tính chất điện.
Thông thường được đánh giá với khoảng 4 triệu lần chạm mỗi điểm, họ có thể nhanh chóng bị hao mòn khi sử dụng nặng hoặc hoạt động bút stylus điểm tốt.
Để giảm thiểu các vấn đề này, các nhà sản xuất đang phát triển các vật liệu và thiết kế được cải thiện giúp tăng cường độ bền và hiệu suất. Những đổi mới như hệ thống lai kết hợp các công nghệ điện dung và điện trở đang nổi lên, cung cấp chức năng được cải thiện trong khi duy trì hiệu quả chi phí.
Nhu cầu về giao diện người dùng nâng cao tiếp tục phát triển. Những đổi mới như hệ thống lai kết hợp các công nghệ điện dung và điện trở đang nổi lên, cung cấp chức năng được cải thiện trong khi duy trì hiệu quả chi phí.
Sự gia tăng của Internet of Things (IoT) đã mở ra những con đường mới cho màn hình cảm ứng điện trở. Khi nhiều thiết bị được kết nối với nhau, giao diện người dùng trực quan ngày càng cần thiết. Màn hình cảm ứng điện trở cung cấp các giải pháp thực tế để kiểm soát các thiết bị IoT do tính đơn giản và hiệu quả của chúng. Ví dụ, các hệ thống nhà thông minh thường sử dụng các tấm cảm ứng điện trở làm trung tâm điều khiển để quản lý ánh sáng, cài đặt nhiệt độ, hệ thống bảo mật, v.v.
Tính bền vững đang ngày càng trở nên quan trọng trong các quy trình sản xuất trong các ngành công nghiệp. Các công ty đang khám phá các vật liệu và phương pháp sản xuất thân thiện với môi trường cho màn hình cảm ứng điện trở để giảm tác động môi trường của họ trong khi đáp ứng nhu cầu của người tiêu dùng đối với các sản phẩm bền vững. Các nhà sản xuất hiện đang tập trung vào việc sử dụng các vật liệu có thể tái chế trong các quy trình sản xuất của họ đồng thời thực hiện các thực tiễn tiết kiệm năng lượng trong suốt chuỗi cung ứng của họ.
Tóm lại, màn hình cảm ứng điện trở 4 dây vẫn là một công nghệ quan trọng trong nhiều ứng dụng do khả năng chi trả và mạnh mẽ của chúng. Mặc dù họ có những hạn chế so với các công nghệ khác như màn hình điện dung, những lợi thế độc đáo của chúng khiến chúng trở thành một lựa chọn lâu dài cho các ngành công nghiệp khác nhau. Khi các nhà sản xuất tiếp tục đổi mới và thích ứng với việc thay đổi động lực thị trường, tương lai của màn hình cảm ứng điện trở 4 dây có vẻ đầy hứa hẹn với những tiến bộ liên tục trong công nghệ và ứng dụng giữa các lĩnh vực khác nhau.
Màn hình cảm ứng điện trở dựa trên áp lực để phát hiện đầu vào, trong khi màn hình điện dung sử dụng độ dẫn của cơ thể con người. Điều này có nghĩa là màn hình điện trở có thể hoạt động với bất kỳ đối tượng nào, trong khi màn hình điện dung thường yêu cầu một cảm ứng dẫn điện.
Có, nhưng hiệu suất có thể thay đổi dựa trên điều kiện môi trường. Chọn màn hình được thiết kế để sử dụng ngoài trời giúp tăng cường độ bền so với các yếu tố như độ ẩm và ánh sáng mặt trời.
Hiệu chuẩn thường có thể được thực hiện thông qua menu cài đặt của thiết bị hoặc sử dụng các công cụ hiệu chuẩn cụ thể được cung cấp bởi các nhà sản xuất.
Nói chung, chúng không hỗ trợ các cử chỉ đa chạm hiệu quả như màn hình điện dung do thiết kế của chúng được tối ưu hóa cho các đầu vào đơn.
Thông thường được làm từ oxit thiếc indi (ITO) cho các lớp dẫn điện, nhựa linh hoạt cho lớp trên cùng và thủy tinh cho lớp dưới cùng.
