Las pantallas de cristal líquido (LCD) son ubicuas en dispositivos electrónicos modernos, desde teléfonos inteligentes y monitores de computadora hasta televisores y paneles de instrumentos. Una de las tecnologías fundamentales que permiten a las LCD producir imágenes claras, brillantes y controlables es la polarización. Comprender cómo Las pantallas LCD están polarizadas requiere explorar el papel de los filtros de polarización, el comportamiento de los cristales líquidos y la interacción entre la luz y estos componentes.
Este artículo proporciona una explicación en profundidad del mecanismo de polarización en LCD, su importancia y cómo contribuye a la funcionalidad de la pantalla. Además, responde preguntas comunes relacionadas con la polarización LCD.
La polarización se refiere a la orientación de las ondas de luz. Las ondas de luz vibran en múltiples direcciones, pero las ondas de luz polarizadas vibran predominantemente en un solo plano. La tecnología LCD explota esta propiedad mediante el uso de filtros de polarización para controlar el paso de la luz a través de la pantalla.
Las pantallas LCD contienen dos filtros polarizantes colocados en los extremos opuestos de la capa de cristal líquido. Estos filtros generalmente se orientan a 90 grados entre sí, conocidos como polarización cruzada. El primer polarizador solo permite que pasen las ondas de luz en una dirección, polarizando la luz entrante. El segundo polarizador, colocado después de la capa de cristal líquido, bloquea las ondas de luz que no están alineadas con su eje de polarización.
Sin estos polarizadores, la luz de la luz de fondo pasaría a través de la pantalla LCD de manera incontrolable, lo que resultó en un contraste de imagen deficiente y visibilidad. Los polarizadores aseguran que solo la luz manipulada por los cristales líquidos llegue al espectador, produciendo una imagen clara y brillante.
La capa de cristal líquido se intercala entre los dos polarizadores. Los cristales líquidos tienen una propiedad única: pueden rotar el plano de luz polarizada que pasa a través de ellos. Esta rotación depende de la orientación de las moléculas de cristal líquido, que se puede controlar aplicando un voltaje eléctrico.

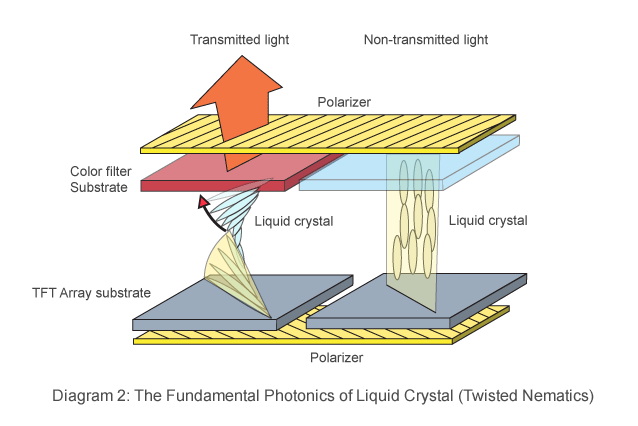

En un tipo LCD común llamado nemático retorcido (TN), las moléculas de cristal líquido están alineadas en una estructura helicoidal o retorcida cuando no se aplica voltaje. Este giro gira la luz polarizada del primer polarizador para que coincida con la orientación del segundo polarizador, permitiendo que la luz pase y haciendo que el píxel parezca brillante.
Cuando se aplica el voltaje, el campo eléctrico hace que las moléculas de cristal líquido se enderezen, eliminando el giro. Como resultado, la luz polarizada ya no se gira y está bloqueada por el segundo polarizador, lo que hace que el píxel parezca oscuro. Al variar el voltaje, la cantidad de luz que pasa se puede controlar, creando diferentes tonos e imágenes.
La polarización es esencial en la tecnología LCD por varias razones:
- Visibilidad de la imagen: los polarizadores permiten el control de la transmisión de la luz, haciendo que las imágenes en la pantalla sean visibles y nítidas.
- Control de contraste: al bloquear o permitir la luz a través de píxeles específicos, los polarizadores ayudan a lograr altas relaciones de contraste.
- Regulación de brillo: los polarizadores funcionan con cristales líquidos para modular el brillo del píxel de manera efectiva.
- Eficiencia energética: la polarización permite el uso eficiente de la luz de fondo, reduciendo el consumo de energía.
Sin polarización, los LCD producirían imágenes de baja calidad con bajo contraste y brillo, lo que las hacía poco prácticas para la mayoría de las aplicaciones.

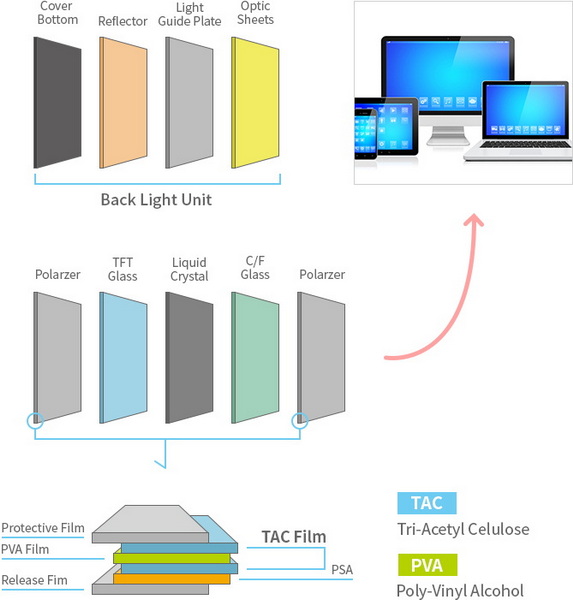

Cada pantalla LCD contiene dos filtros de polarización:
- Polarizador trasero: colocado más cerca de la luz de fondo, polariza la luz antes de ingresar a la capa de cristal líquido.
- Polarizador delantero: colocado en el lado del espectador, filtra la luz después de que pasa a través de los cristales líquidos.
Estos polarizadores generalmente están hechos de materiales cristalinos que permiten la luz polarizada selectivamente en una dirección específica.
Entre estos dos polarizadores se encuentra la capa de cristal líquido, que tuerce o enderiza la luz polarizada dependiendo del voltaje aplicado, controlando el paso de la luz a través del segundo polarizador.
Detrás del polarizador trasero está la luz de fondo, que proporciona la fuente de luz para la pantalla. Esta luz de fondo generalmente está compuesta de LED o paneles electroluminiscentes.
1. Emisión de la luz de fondo: la luz de fondo emite una luz no polarizada, que vibra en múltiples direcciones.
2. Primer polarizador: el polarizador trasero filtra esta luz, permitiendo que solo pasen las ondas de luz que vibran en un plano específico.
3. Capa de cristal líquido: la luz polarizada entra en la capa de cristal líquido. Dependiendo del voltaje aplicado, los cristales líquidos giran el plano de polarización de la luz.
4. Segundo polarizador: el polarizador delantero solo permite que la luz vibra en su orientación. Si los cristales líquidos han girado la polarización de la luz para que coincida con esta orientación, la luz pasa y el píxel parece brillante. Si no, la luz se bloquea y el píxel parece oscuro.
5. Formación de imágenes: controlando el voltaje en muchos píxeles, la pantalla LCD crea imágenes con brillo y color variables.
Los polarizadores en LCD son polarizadores típicamente lineales hechos de materiales como películas de alcohol polivinílico (PVA) con dopaje de yodo. Estos materiales absorben las ondas de luz que vibran en direcciones no deseadas mientras transmiten la polarización deseada.
Las LCD avanzadas pueden usar polarizadores reflectantes o películas de mejora de doble brillo (DBEF) para reciclar la luz y mejorar la eficiencia.
- Claridad de imagen mejorada: la polarización mejora la nitidez y la definición de color.
- Mejor contraste: los polarizadores cruzados crean un alto contraste al bloquear la luz no deseada.
- Ahorro de energía: el control de luz eficiente reduce el consumo de energía.
- Aplicación amplia: los LCD polarizados se utilizan en televisores, monitores, teléfonos inteligentes y muchos otros dispositivos.
- Ángulos de visualización: el efecto de polarización puede causar cambios en la calidad de la imagen cuando se ve desde ángulos extremos.
- Daño de polarizador: el daño físico a las películas polarizantes puede degradar la calidad de la pantalla.
- Luz ambiental: las fuentes de luz polarizadas externas pueden interferir con la visibilidad LCD.
Comprender cómo se polarizan las pantallas LCD revela el papel crítico que juega la polarización en la tecnología de visualización moderna. El uso de dos filtros polarizantes transformados, combinados con la torsión controlada por voltaje de cristales líquidos, permite a LCD manipular la luz con precisión, produciendo imágenes claras, brillantes y de eficiencia energética. La polarización no es solo una característica, sino una necesidad fundamental para la operación LCD, impactando la calidad de la imagen, el contraste y el consumo de energía.
A medida que la tecnología LCD continúa evolucionando, las innovaciones en los materiales de polarizador y los sistemas de retroiluminación mejorarán aún más el rendimiento de la pantalla, lo que hace que la polarización sea una piedra angular de diseño LCD.
Sin filtros polarizantes, la luz de la luz de fondo pasaría a través de la pantalla sin control, lo que resultaría en un contraste y visibilidad deficientes. La imagen sería borrosa o invisible porque los cristales líquidos por sí solos no pueden crear imágenes visibles sin polarización.
Los cristales líquidos tienen moléculas dispuestas en una estructura retorcida. Cuando la luz polarizada pasa a través de esta capa retorcida, el plano de polarización gira junto con el giro. La aplicación de voltaje cambia la alineación molecular, reduciendo o eliminando este giro, que controla la rotación de polarización de la luz.
Se necesitan dos polarizadores para controlar la transmisión de la luz de manera efectiva. El primer polarizador polariza la luz entrante, y el segundo polarizador actúa como un filtro que permite o bloquea la luz en función de su estado de polarización después de pasar a través de los cristales líquidos. Esta disposición permite que la pantalla cree imágenes visibles con un brillo variable.
Sí. Los polarizadores generalmente están orientados a 90 grados entre sí (polarizadores cruzados). Si estuvieran alineados de la misma manera, permitirían pasar toda la luz, reduciendo el contraste. Si se desalinean incorrectamente, podrían bloquear toda la luz, haciendo que la pantalla parezca oscura.
La polarización puede causar cambios en el brillo y el color cuando la pantalla se ve desde diferentes ángulos porque el estado de polarización de la luz cambia con el ángulo. Esto puede conducir a cambios de color o contraste reducido en ángulos de visión extremos, una limitación conocida de la tecnología LCD.
