Affichages de cristal liquides (Les LCD ) sont devenus une partie intégrante de notre vie quotidienne, apparaissant dans des appareils tels que les téléviseurs, les moniteurs informatiques, les smartphones et les tablettes. Comprendre le fonctionnement de ces écrans donne un aperçu de la technologie qui alimente nos expériences visuelles. Cet article explorera le fonctionnement interne de la technologie LCD, détaillant ses composants, ses principes de fonctionnement et ses applications.
Les LCD sont des écrans à écran plat qui utilisent les propriétés modulatrices de lumière des cristaux liquides combinés avec des polariseurs pour créer des images. Contrairement aux affichages traditionnels de tube à rayons de cathode (CRT), qui émettent directement la lumière, les LCD manipulent la lumière existante pour former des images. Les composantes fondamentales d'un écran LCD comprennent:
- Backlight: fournit l'éclairage nécessaire pour l'écran.
- Couche de cristal liquide: contrôle le passage de la lumière en fonction des signaux électriques.
- Polariseurs: filtrez la lumière pour améliorer le contraste et la précision des couleurs.
- Filtres de couleur: séparez la lumière en composants rouges, verts et bleus pour produire un spectre complet de couleurs.

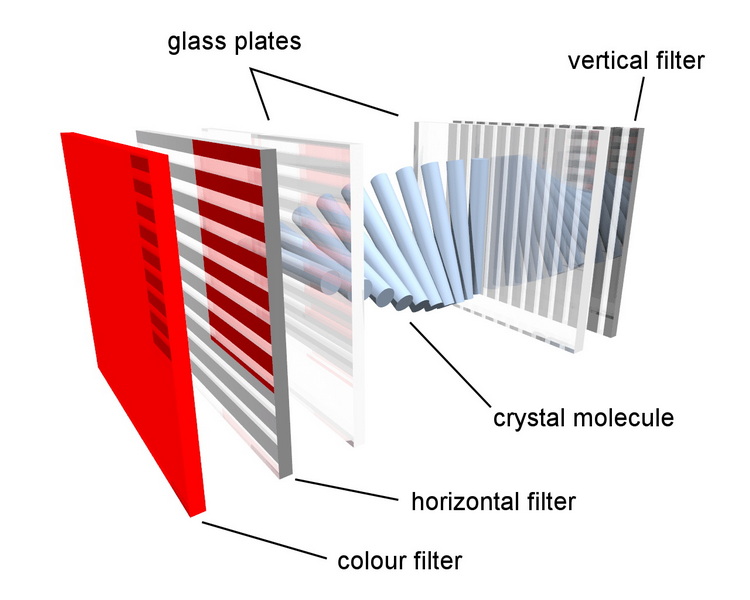

Un écran LCD se compose de plusieurs couches qui fonctionnent ensemble pour afficher les images:
Le rétro-éclairage est crucial pour éclairer l'écran car les cristaux liquides n'émettent pas de lumière par eux-mêmes. La plupart des LCD modernes utilisent un rétro-éclairage LED (diode émettant de la lumière) en raison de son efficacité énergétique et de sa capacité à produire des couleurs vibrantes. Le rétroéclairage peut être éclairé par le bord ou direct, le bord étant plus mince et plus courant dans les appareils portables.
Le cœur d'un écran LCD est la couche de cristal liquide, qui est prise en sandwich entre deux substrats en verre. Les cristaux liquides sont des matériaux uniques qui peuvent modifier leur orientation lorsqu'un champ électrique est appliqué. Cette propriété leur permet de contrôler la quantité de lumière passe.
Deux filtres polarisants sont placés à l'avant et à l'arrière de la couche de cristal liquide. Le premier polariseur permet aux ondes lumineuses vibrant dans une direction spécifique pour passer, tandis que le deuxième polariseur bloque toutes les autres orientations de la lumière. Cette configuration est essentielle pour contrôler la visibilité des images à l'écran.
Chaque pixel sur un LCD est divisé en trois sous-pixels - rouge, vert et bleu (RVB). Les filtres de couleur placés sur ces sous-pixels ne permettent que des longueurs d'onde spécifiques de lumière à traverser, permettant à l'affichage de produire une large gamme de couleurs.

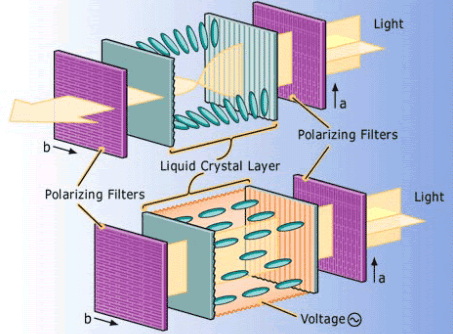

Le fonctionnement d'un écran LCD peut être décomposé en plusieurs étapes:
1. Activation du rétroéclairage: le rétro-éclairage émet une lumière blanche qui passe par le premier polariseur.
2. Polarisation: Le premier polariseur filtre la lumière, permettant uniquement aux vagues vibrant dans une direction pour passer.
3. Manipulation des cristaux liquides: Lorsqu'aucune tension n'est appliquée aux cristaux liquides, ils restent tordus à 90 degrés, permettant à la lumière polarisée de passer et d'atteindre le deuxième polariseur. Si la tension est appliquée, les cristaux liquides se détachent et empêchent la lumière de passer.
4. Production de couleurs: Les sous-pixels de chaque pixel (RVB) peuvent être activés indépendamment en contrôlant la tension qui leur est appliquée. By adjusting the intensity of each sub-pixel, various colors can be produced.
5. Formation d'image: la combinaison de tous les pixels crée une image complète à l'écran.
Il existe plusieurs types de technologies LCD qui diffèrent dans la façon dont elles contrôlent les pixels et produisent des images:
C'est l'un des types les plus anciens et les plus courants de technologie LCD. Les panneaux TN offrent des temps de réponse rapides mais ont des angles de vision et des capacités de reproduction des couleurs limitées.
La technologie IPS s'améliore sur TN en fournissant des angles de vision plus larges et une meilleure précision des couleurs. Il y parvient en alignant les cristaux liquides horizontalement plutôt qu'en les tordre.
Les panneaux VA offrent des rapports de contraste élevés et des Noirs profonds, mais peuvent avoir des temps de réponse plus lents par rapport aux panneaux TN et IPS.
- Efficacité énergétique: par rapport aux moniteurs CRT, les LCD consomment moins de puissance.
- Profil mince: leur conception plate permet des applications d'économie d'espace.
- Moins de fatigue oculaire: l'affichage sans scintillement réduit la fatigue oculaire lors d'une utilisation prolongée.
- Angles de vision limités: certains types souffrent de distorsion des couleurs lorsqu'ils sont vus sous des angles autres que directement.
- Temps de réponse: certains modèles peuvent avoir des temps de réponse plus lents, conduisant à un flou de mouvement dans des images à évolution rapide.
L'un des composants les plus cruciaux d'un écran LCD est le processus de rétro-éclairage. Ce processus est responsable de l'illumination des pixels à l'écran, ce qui rend les images visibles aux téléspectateurs. Le processus de rétro-éclairage commence lorsque la lumière à partir d'une série de lampes fluorescentes ou LED est diffusée à travers l'écran par un panneau connu sous le nom de diffuseur.
Cette lumière diffuse passe ensuite à travers une série de filtres polarisants et une couche de cristal liquide, qui manipule la lumière pour créer des images que nous voyons. Les étapes clés de ce processus comprennent:
- Génération de lumière: le rétro-éclairage génère de la lumière blanche.
- Diffusion de la lumière: les diffuseurs étalent cette lumière uniformément à travers la surface d'affichage.
- Manipulation par des cristaux liquides: la couche de cristal liquides ajuste la quantité de lumière en fonction des signaux électriques.
- Polarisation finale: le deuxième polariseur finalise ce qui atteint nos yeux en fonction de la quantité de lumière autorisée par les cristaux liquides.
La formation de pixels dans les écrans LCD implique une interaction complexe entre la lumière, la couleur et l'électricité:
- Chaque pixel sur un écran LCD se compose de trois sous-pixels: rouge, vert et bleu.
- Ces sous-pixels sont contrôlés par une matrice de transistors à couches minces (TFT) qui s'allument et éteintes pour permettre aux différentes quantités de lumière de passer.
Lorsqu'un courant électrique est appliqué à la couche cristalline liquide, elle modifie l'orientation en fonction des niveaux de tension:
- La basse tension permet plus de lumière (brillante).
- Les blocs haute tension plus claires (sombres).
En contrôlant l'intensité de chaque sous-pixel indépendamment, un spectre complet de couleurs peut être produit à travers l'écran.
Les progrès récents de la technologie LCD comprennent:
Les points quantiques améliorent la précision des couleurs et la luminosité en utilisant de minuscules particules de semi-conducteur qui émettent des longueurs d'onde spécifiques lorsqu'ils sont éclairés par un rétro-éclairage.
Cette méthode utilise des milliers de minuscules LED pour un meilleur contrôle sur les niveaux de luminosité dans les différentes zones de l'écran, ce qui entraîne des Noirs plus profonds et des blancs plus brillants.
La technologie HDR améliore considérablement les rapports de contraste en permettant aux écrans de montrer plus de détails dans les reflets brillants et les ombres sombres.
Ces innovations aident à rapprocher la technologie LCD des performances OLED tout en maintenant la rentabilité.
La technologie LCD a trouvé une application généralisée dans divers domaines en raison de sa polyvalence:
- téléviseurs
- moniteurs informatiques
- Smartphones
- comprimés
- Affichages publicitaires
- Boches de menu
- Kiosques d'information
- Écrans de tableau de bord
- Systèmes d'infodivertissement
- Dispositifs de diagnostic
- Moniteurs du patient
La technologie LCD a révolutionné la façon dont nous interagissons avec les milieux visuels en fournissant des écrans minces et économes en énergie avec des images de haute qualité. Comprendre son fonctionnement intérieur - de la manipulation des cristaux liquides au rétro-éclairage - nous aide à apprécier cette technologie essentielle qui est devenue omniprésente dans la vie moderne.
Un écran LCD est un type d'affichage à écran plat qui utilise la technologie des cristaux liquides combinés avec des polariseurs pour manipuler la lumière et créer des images.
Les couleurs sont produites en combinant différentes intensités de rouge, vert et de lumière bleue émises par des sous-pixels dans chaque pixel à l'écran.
Les principaux types incluent le nématique torsadé (TN), la commutation dans le plan (IPS) et l'alignement vertical (VA), chacun avec des avantages et des inconvénients distincts concernant la précision des couleurs et les angles de vision.
Les écrans LCD n'émettent pas leur propre lumière; Ils comptent sur un rétro-éclairage pour éclairer la couche de cristal liquide afin que les images puissent être clairement visibles.
La technologie LCD est largement utilisée dans les téléviseurs, les moniteurs d'ordinateur, les smartphones, les tablettes, la signalisation numérique, les écrans automobiles, l'équipement médical et divers appareils portables comme les caméras et les montres.
