La capacité des interfaces MIPI CSI et DSI à transmettre des données à un débit très rapide contribue à leurs hautes performances. En conséquence, une grande quantité de données dépassant les exigences de fréquence d'images minimales standard peut être transférée. Cela signifie que les interfaces MIPI peuvent être utilisées pour des applications à haute vitesse telles que la vidéo haute résolution avec un excellent rendu des couleurs. Les spécifications Camera Serial Interface (CSI) et Display Serial Interface (DSI) ont été développées par la Mobile Industry Processor Interface (MIPI) Alliance.
L'interaction entre un processeur hôte et une caméra est décrite par CSI. Les spécifications d'interface active les plus récentes sont CSI-2 v3.0, CSI-3 v1.1 et CCS v1.0, publiées respectivement en 2019, 2014 et 2017. CSI est utilisé dans les systèmes avancés d'aide à la conduite (ADAS), l'imagerie, la reconnaissance biométrique, la connaissance du contexte, la surveillance, la vision industrielle et le divertissement embarqué.
La norme d'interface MIPI DSI réduit le nombre de broches pour simplifier la conception tout en garantissant la compatibilité des fournisseurs. MIPI DSI a deux niveaux de communication. La couche interface est en charge de la communication de bas niveau, tandis que la couche paquet est en charge de la communication de haut niveau. Au niveau de l'interface, les deux peuvent fonctionner en mode haute vitesse ou basse vitesse. Les smartphones, tablettes, montres intelligentes et autres applications d'affichage intégrées utilisent l'interface MIPI DSI. MIPI DSI et CSI ont tous deux de faibles EMI, d'excellentes performances et une faible consommation d'énergie.
CSI-1 a été la première interface MIPI pour caméras. Il a été conçu pour spécifier comment une caméra se connecterait à un processeur hôte. Il a été remplacé par les normes MIPI CSI-2 et MIPI CSI-3, encore en développement. CSI-2 a été publié en 2005 et se composait de plusieurs couches, notamment pixel à octet, couche de conversion, couche d'application, couche physique (C-PHY/D-PHY), couche de fusion de voies et couches de protocole de bas niveau. En avril 2017, la norme CSI-2 v2.0 a été rendue publique. La version 2.0 de CSI-2 a ajouté la prise en charge des profondeurs de couleurs RAW-16 et RAW-20, ainsi qu'une augmentation des canaux virtuels de 4 à 32, la réduction de la latence et l'efficacité du transport (LRTE), la compression à modulation différentielle d'impulsions et de code (DPCM) et le brouillage pour réduire la densité spectrale de puissance. Enfin, MIPI CSI-3 est un protocole bidirectionnel à haut débit principalement conçu pour la transmission d'images et de vidéos entre caméras et hôtes dans un réseau de périphériques M-PHY multicouche, peer-to-peer, basé sur UniPro. Il a été publié pour la première fois en 2012, suivi de la version 1.1 en 2014.
Le premier définit la structure du Display Command Set (DCS), qui est un ensemble de commandes standard utilisées pour gérer le périphérique d'affichage. Il décrit les adresses des registres ainsi que leur fonctionnement. Les commandes de mise en veille, d'activation et d'affichage inversé sont incluses. Le fabricant de l'appareil définit un deuxième espace de commandes spécifique à l'appareil, le Maker Command Set (MCS). Il comprend fréquemment des instructions pour des tâches non couvertes par la norme DSI, telles que la configuration de registres de périphériques spécifiques (comme la correction gamma) ou la programmation d'une mémoire non volatile.
Série de produits connexes : Écran LCD Tft Mipi.
MIPI CSI est un protocole haut débit largement utilisé pour transmettre des images fixes et vidéo des capteurs d'images aux processeurs d'application, tandis que DSI est une interface haut débit évolutive et avant-gardiste qui définit la connexion à large bande passante entre les processeurs hôtes et les écrans. Il est essentiel de comprendre les deux normes lors de la conception d'appareils modernes capables de capturer ou d'afficher des vidéos avec le matériel de qualité associé disponible chez FocusLCD.
L'interface MIPI DSI haute vitesse est utilisée par , les tablettes de smartphones, les montres intelligentes et d'autres applications d'affichage intégrées. La Mobile Industry Processor Interface Alliance (MIPI) a développé l'interface série d'affichage, ou DSI, en tant que protocole de communication série. MIPI DSI a de faibles EMI, d'excellentes performances et un transfert de données à faible consommation . De plus, la norme d'interface réduit le nombre de broches pour réduire la complexité de conception tout en maintenant la compatibilité des fournisseurs.
MIPI a deux couches de communication. La couche interface gère les communications de bas niveau, tandis que la couche paquets gère les communications de haut niveau. Les deux peuvent fonctionner dans des modes d’interface basse vitesse ou haute vitesse. Il existe deux types de niveaux : paquet et interface.
Alors que le niveau de l'interface affiche les paramètres de vitesse et de puissance de l'écran, le niveau des paquets entre en jeu lors de l'envoi de données d'image à l'écran DSI sous forme de paquets courts de 4 octets ou de paquets volumineux (6 à 64,451 octets). Chaque type de paquet contient des informations sur les données, la taille et les erreurs de connexion. Il est préférable d’envoyer des commandes par petits paquets sans aucune donnée visuelle. Les commandes longues, en revanche, sont idéales pour envoyer des commandes contenant plusieurs octets de données, comme un flux d'images.

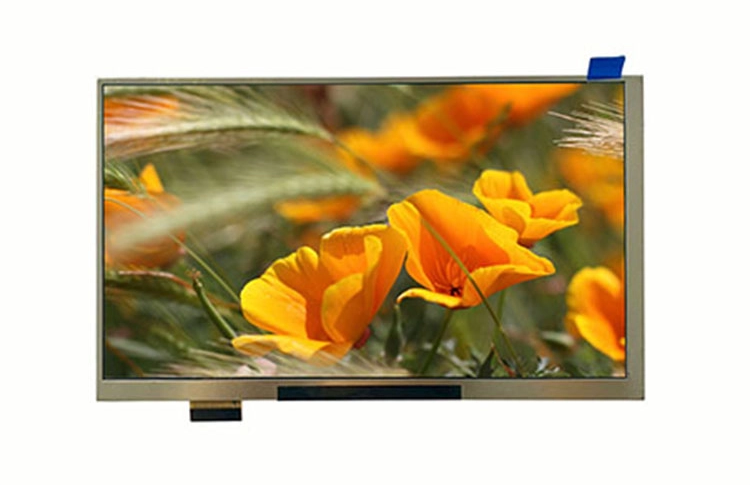

Voyons notre Écran LCD Mipi de 7,0 pouces !
Le protocole de communication MIPI DSI possède deux modes de fonctionnement distincts : le mode vidéo et le mode commande . Un contrôleur d’affichage sans mémoire interne doit utiliser le mode vidéo. Il ne fonctionne qu'en mode haute vitesse, envoyant un flux constant de données du processeur à l'écran. En mode vidéo, le processeur envoie des données à l'écran de l'interface sous forme de flux de pixels en direct (qui sont actualisés en continu). Les commandes sont envoyées vers des registres d'affichage reconnus en mode commande.
Il peut également utiliser des paquets courts ou longs et fonctionner à des vitesses élevées ou faibles. Parce qu'il nécessite des registres d'affichage, le mode commande ne peut être utilisé que sur les écrans disposant de RAM pour le frame buffer. Étant donné que les registres ou la mémoire d'affichage ne nécessitent que deux octets de données, ils fonctionnent fréquemment en envoyant des paquets courts.
Les écrans MIPI DSI ont des graphiques de haut niveau ainsi qu'un routage des signaux, des conceptions de PCB moins compliqués et des coûts matériels plus élevés. L'interface MIPI utilise une signalisation différentielle basse tension pour transmettre des données à des fréquences élevées allant jusqu'à 1 Go/s . Pour la communication, une signalisation basse tension est utilisée, ce qui présente l'avantage de consommer peu d'énergie. Les concepteurs peuvent utiliser le protocole MIPI DSI pour combiner des écrans haute vitesse, faible consommation et faibles EMI via une interface efficace. L'interface MIPI DSI peut fonctionner à des niveaux de puissance extrêmement faibles pour prolonger la durée de vie de la batterie. Ces écrans émettent très peu d’interférences électromagnétiques car ils utilisent des quantités égales de données positives et négatives et des voies d’horloge pour la signalisation. Cette interface peut être utilisée à différents débits de transmission de données pour réduire davantage les interférences sur les appareils auxiliaires. MIPI est un choix populaire dans l'industrie de l'affichage car il offre des résolutions et des profondeurs de couleurs élevées sans augmenter le nombre de lignes de données requises. Les applications d'affichage bénéficient de la simplicité de la connectivité, ce qui réduit la complexité du système et le coût global.
L'interface MIPI DSI est largement utilisée dans les appareils grand public tels que les casques VR, les consoles de jeux vidéo, les tablettes et les téléphones mobiles , ce qui n'est pas surprenant étant donné les nombreux avantages de la norme tels que le prix abordable, la disposition simplifiée des broches, la faible EMI et la consommation d'énergie. Nous apprécions votre intérêt et sommes impatients de répondre à vos questions et de réaliser votre projet avec vous. Bienvenue à contactez le fabricant d’écran Reshine pour plus d’informations !
