配線an LCD画面は 、特にエレクトロニクスの初心者にとっては、最初は気が遠くなるように思えます。ただし、適切なガイダンスと関連するコンポーネントを明確に理解することで、それは管理可能なタスクになります。この記事では、Arduinoで使用される一般的な16x2 LCDディスプレイに焦点を当てたLCD画面を配線する方法に関する包括的なガイドを提供します。必要なコンポーネント、配線手順、コーディングの例をカバーして、開始するのに役立ちます。
配線プロセスに飛び込む前に、必要なコンポーネントを収集しましょう。
-ArduinoUNO（または互換性のあるボード）
-16x2 LCDディスプレイ
- ブレッドボード
- ジャンパーワイヤ
-10Kポテンショメータ（コントラスト調整用）
-220-OHM抵抗器（バックライト用）
-USBケーブル（Arduinoをコンピューターに接続するため）
典型的な16x2 LCDには16個のピンがあり、それぞれが特定の目的を果たしています。これがピン構成の内訳です：
| ピン番号 | 機能 |
|---|---|
| 1 | グラウンド（GND） |
| 2 | VCC（+5V） |
| 3 | VO（コントラスト調整） |
| 4 | RS（レジスタセレクト） |
| 5 | RW（読み取り/書き込み） |
| 6 | E（有効） |
| 7-14 | D0-D7（データピン） |
| 15 | LED +（バックライト +） |
| 16 | LED-（バックライト - ） |

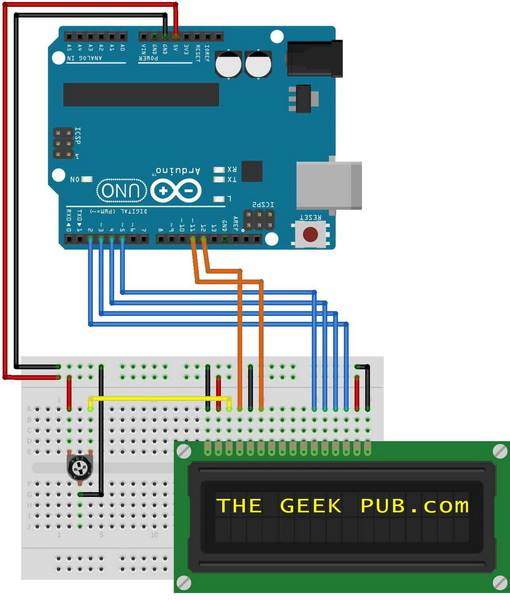

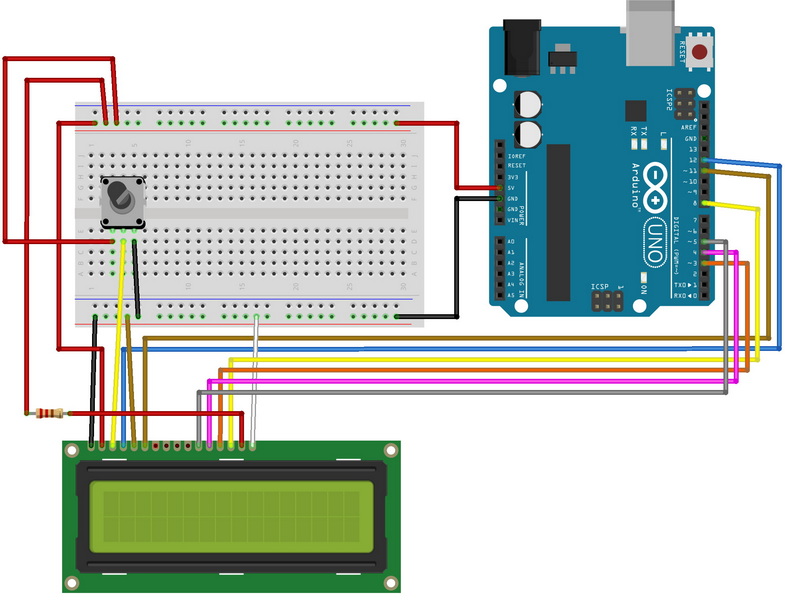

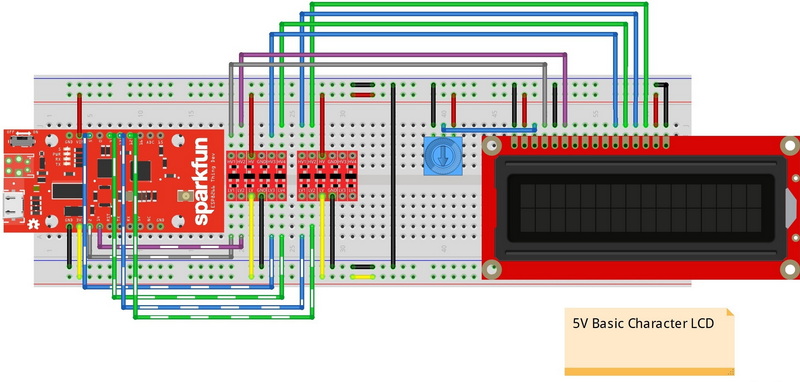

コンポーネントがあり、ピンアウトを理解したので、配線を続行しましょう。これらの手順に注意してください。
1.接続電源：
-LCDのピン1をArduinoのGNDに接続します。
-LCDのピン2をArduinoの +5Vピンに接続します。
2。コントラストポテンショメーターを接続します：
- ポテンショメータの1つの外側のピンを +5Vに接続します。
- 他の外側のピンをGNDに接続します。
- 中央のピン（ワイパー）をLCDのピン3（vo）に接続します。
3.コントロールピンを接続：
-Arduinoのピン4（RS）をデジタルピン12に接続します。
- ピン5（RW）をGNDに接続します。
-Arduinoのピン6（e）をデジタルピン11に接続します。
4.データピンを接続：
-LCD（ピン11-14）のピンD4-D7を次のようにArduinoのデジタルピンに接続します。
- ピンD4からデジタルピン5へ
-D5からデジタルピン4へ
- デジタルピン3にピンD6
-D7からデジタルピン2へ
5。バックライトを接続します：
-220-OHM抵抗を +5Vに接続するピン15（LED +）を接続します。
- ピン16（LED-）をGNDに接続します。
1. Arduino IDEを開きます。
2。上記のコードをコピーして新しいスケッチに貼り付けます。
3. USBを介してArduinoをコンピューターに接続します。
4. [ツール]メニューから[ボードタイプとcomポート]を選択します。
5. 'アップロード'をクリックしてコードを転送します。
コードをアップロードした後、LCD画面に「Hello World！」が表示されるはずです。正しく表示されない場合：
- すべての接続がゆるい配線や誤った配置を確認します。
- 必要に応じてコントラストのためにポテンショメータを調整します。
1.ディスプレイなし：
- 電源接続が正しいことを確認してください。
- すべてのピンが安全に接続されていることを確認します。
2。かすかなディスプレイ：
- より良いコントラストのために、ポテンショメータを調整します。
3。ゴミ文字：
- 正しいデータピンを使用していること、そしてそれらが適切に配線されていることを確認してください。
このガイドは、標準の文字ベースのLCDディスプレイに焦点を当てていますが、市場にはさまざまな種類のLCDが利用可能であることは注目に値します。
- 文字ディスプレイ：これらは通常、16x2や20x4構成など、固定形式でテキストと番号を表示するために使用されます。
- グラフィックディスプレイ：これらはより複雑なグラフィックを可能にし、画像やカスタム文字を表示できますが、より複雑なプログラミングが必要です。
-I2Cディスプレイ：これらは、データ送信のために複数のデバイスが2つのワイヤーを共有できるようにすることにより、配線の複雑さを減らすシリアル通信プロトコルを使用します。
プロジェクトでLCDを使用するには、いくつかの利点があります。
- 視覚的なフィードバック：システムのステータスまたは処理されているデータに関する視覚的なフィードバックを即座に提供します。
- ユーザーインタラクション：メニューやオプションを表示して、ユーザーがデバイスと対話できるようになります。
- 低消費電力：ほとんどの文字ベースのディスプレイは、OLEDやTFTスクリーンなどの他のディスプレイテクノロジーと比較して、ほとんど電力を消費しません。
LCDは、以下を含むさまざまなアプリケーションで広く使用されています。
- マイクロ波や洗濯機などの家電製品。
- 監視および制御システムのための産業機器。
- 時計や計算機などの家電。
- 学習電子機器とプログラミングのための教育プロジェクト。
LCD画面の配線は最初は複雑に見える場合がありますが、体系的な手順に従って各コンポーネントの役割を理解することにより、ArduinoでLCDディスプレイを正常にセットアップできます。このガイドは、さまざまな種類のディスプレイとそのアプリケーションに関する追加情報にも触れながら、基本的なセットアップの配線とコーディングの詳細な概要を提供しています。
LCD（液晶ディスプレイ）は、液晶と光変調を使用して画像を作成するフラットパネルディスプレイテクノロジーです。
LCDは、電流に応じて整列する液晶に光を渡すことで機能し、さまざまな程度の光透過を可能にします。
ポテンショメータは、LCD回路で使用され、VO PINに適用される変化する電圧によってディスプレイのコントラストを調整します。
はい、多くのマイクロコントローラーは、十分なI/Oピンと適切なライブラリをサポートする限り、LCDとインターフェイスできます。
最も一般的に使用されるライブラリは「Liquid-Clystal」です。これにより、並列通信を介して接続された文字ベースのLCDの制御が簡素化されます。
このガイドに従ってこれらの関連する質問を探ることにより、さまざまなプロジェクトでLCDテクノロジーを操作する際の理解とスキルを高めることができます！
